螺旋给料机 > 产品展示 > 螺旋输送机 >

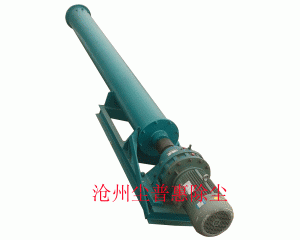

螺旋给料机

点击:
螺旋给料机 普惠螺旋给料机生产厂家,免费提供各种螺旋给料机图纸设计,可根据各种粉料与小颗粒物料的给料要求设计生产,螺旋给料机厂家热线03175569122 螺旋给料机 详细参数

螺旋给料机图纸设计螺旋给料机生产厂家

螺旋给料机介绍

    螺旋给料机用于螺旋输送粉状与小颗粒状的干燥物料,是由驱动装置、头节、中间节、尾节、头尾轴承、进出料装置等几部分组成,根据使用环境的要求可分为管式与U型两大系列,广泛应用于冶金制造,建材生产,火力电力,燃煤锅炉行业部门的连续螺旋给料,不宜输送易变质的、粘性大的、易结块的物料,这些物料在输送时会粘结在螺旋上,并随之旋而不向前移动或者在吊轴承处形成物料的积塞,而使给料机不能正常工作。

螺旋给料机的分类特点

    管式螺旋给料机采用密闭输送物料,密封性较好,能避免粉尘对环境的污染,劳动条件,具有给料稳定,可实现锁气的特性,也可物料的回流现象,管式螺旋给料机也可根据使用要求设计成水平输送,倾斜输送,垂直输送,可降低设备的制造成本。
    U型螺旋给料机是在GX型螺旋给料机的基础上改进的新一代产品,增加了物料的通过面积,使物料的通过加流畅,提高了输送能力,具有操作简单、维护简易、结构新颖、传动平稳、使用范围广、不堵料、节能噪音小、使用寿命长等特点。

螺旋给料机图纸设计参考理论表

(根据各种物料的填充系数与不同物料的给料距离与给料角度,给料量和转速会有所区别,以现场实际选型为准,以下仅供参考)

规格型号
螺旋
直径
(mm)

(mm)
转速
(r/min)
输送量(m 3 /h)
转速
(r/min)
输送量
(m 3 /h)
转速
(r/min)
输送量
(m 3 /h)
转速
(r/min)
输送量
(m 3 /h)
100
100
100
140
2.2
112
1.7
90
1.4
71
1.1
125
125
125
125
3.8
100
3.0
80
2.4
63
1.9
160
160
160
112
7.1
90
5.7
71
4.5
56
3.6
200
200
200
100
12.4
80
9.9
63
7.8
50
6.2
250
250
250
90
21.8
71
17.2
56
13.6
45
10.9
315
315
315
80
38.8
63
30.5
50
24.2
40
13.4
400
400
355
71
62.5
56
49.3
45
38.6
36
31.7
500
500
400
63
97.7
50
77.6
40
62.0
32
49.6
630
630
450
50
138.5
40
110.8
32
88.6
25
69.3
800
800
500
40
198.5
32
158.8
25
124.1
20
99.3

安装注意事项

    螺旋给料机的驱动部分采用摆线针轮减速电机,可了长期稳定运行,在安装时如条件允许,好将螺旋给 料机的驱动装置安放在出料端,因驱动装置及出料口装在头节时较合理,可使螺旋处于受拉装态。螺旋给料机安装时从头部开始,顺序进行,在总体布置时还应注 意,不要使底座和出料口布置在机壳接头的法兰处,进料口也不应布置在吊轴承上方。

螺旋给料机生产厂家采购指南

    在采购螺旋给料机时需要把安装环境与使用要求告知生产厂家,如:输送粉料的名称,粉料每小时的输送量是多少立方或多少吨,粉料的比重、颗粒大小是多少,粉料的输送距离和输送角度及粉料的温度、壳体的材质等要求,根据要求作出螺旋给料机的图纸设计方案。如果您对该设备的使用参数不了解时,可要求生产厂家委派技术人员现场测量、设计出准确数据后回厂生产。
    同时我公司也可根据安装与使用要定做各种碳钢、不锈钢、锰钢等材质与其它规格型号的U型螺旋输送机、管式螺旋给料机,及刚性叶轮给料机、单/双轴粉尘加湿搅拌机、星型卸料器、旋转卸料阀、锁气阀等配套设备,满足各种粉料在不同的工况环境下水平、倾斜给料,达到使用要求。
